ЭНГЕЛЬССКИЙ МУНИЦИПАЛЬНЫЙ РАЙОН САРАТОВСКОЙ ОБЛАСТИ

АДМИНИСТРАЦИЯ
ЭНГЕЛЬССКОГО МУНИЦИПАЛЬНОГО РАЙОНА

П О С Т А Н О В Л Е Н И Е

От 14.03.2012                       № 1185
г. Энгельс

Об утверждении проекта планировки
территории города Энгельса в границах:
улица Воронежская - 3-й Краснознаменный
проезд - улица Краснознаменная

В соответствии со ст.ст. 45, 46 Градостроительного кодекса Российской Федерации, соглашением от 27.01.2012 года №14 о передаче осуществления части полномочий по решению вопроса местного значения в соответствии с Федеральным законом от 6 октября 2003 года № 131-ФЗ «Об общих принципах организации местного самоуправления в Российской Федерации», заключенным с муниципальным образованием город Энгельс Энгельсского муниципального района Саратовской области, постановлением администрации Энгельсского муниципального района от 01.02.2012 года № 422 «Об осуществлении администрацией Энгельсского муниципального района части полномочий муниципальных образований поселений, входящих в состав Энгельсского муниципального района, в 2012 году», в целях реализации Генерального плана муниципального образования город Энгельс Энгельсского муниципального района Саратовской области, утвержденного решением Собрания депутатов Энгельсского муниципального района от 25 декабря 2008 года № 725/56-03, на основании протокола публичных слушаний от 2 марта 2012 года и заключения о результатах проведения публичных слушаний по проекту планировки территории города Энгельс в границах: улица Воронежская - 3-й Краснознаменный проезд - улица Краснознаменная, администрация Энгельсского муниципального района

ПОСТАНОВЛЯЕТ:

1. Утвердить проект планировки территории города Энгельса в границах: улица Воронежская - 3-й Краснознаменный проезд - улица Краснознаменная согласно приложению.
2. Настоящее постановление вступает в силу со дня его официального опубликования.
3. Управлению информации администрации Энгельсского муниципального района (Е.П. Каштанова) опубликовать настоящее постановление в общественно – политической газете Энгельсского муниципального района «Наше слово – газета для всех и для каждого».
4. Отделу информационных технологий (А.П. Мартынов) разместить настоящее постановление на официальном сайте администрации Энгельсского муниципального района в сети Интернет.
5. Контроль за исполнением настоящего постановления возложить на заместителя главы администрации Энгельсского муниципального района по строительству, ЖКХ, ТЭК, транспорту и связи В.В. Карташова.

Глава администрации
Энгельсского муниципального района А.В. Куликов

Приложение к постановлению
главы администрации Энгельсского муниципального района
от 14.03.2012 г. № 1185

ПРОЕКТ ПЛАНИРОВКИ ТЕРРИТОРИИ ГОРОДА ЭНГЕЛЬСА В ГРАНИЦАХ: УЛИЦА ВОРОНЕЖСКАЯ - 3-ИЙ КРАСНОЗНАМЕННЫЙ ПРОЕЗД - УЛИЦА КРАСНОЗНАМЕННАЯ

ТОМ № 1
Основные положения проекта планировки территории

Пояснительная записка
Директор
ООО «Новострой Проект» __________________ А.В. Лебедюк

Главный инженер проекта ___________________ М.М. Захаров

Город Саратов
2011 год
ОСНОВНЫЕ ПОЛОЖЕНИЯ ПРОЕКТА ПЛАНИРОВКИ ТЕРРИТОРИИ.

Состав Тома № 1:
А. Графические материалы (Приложение)

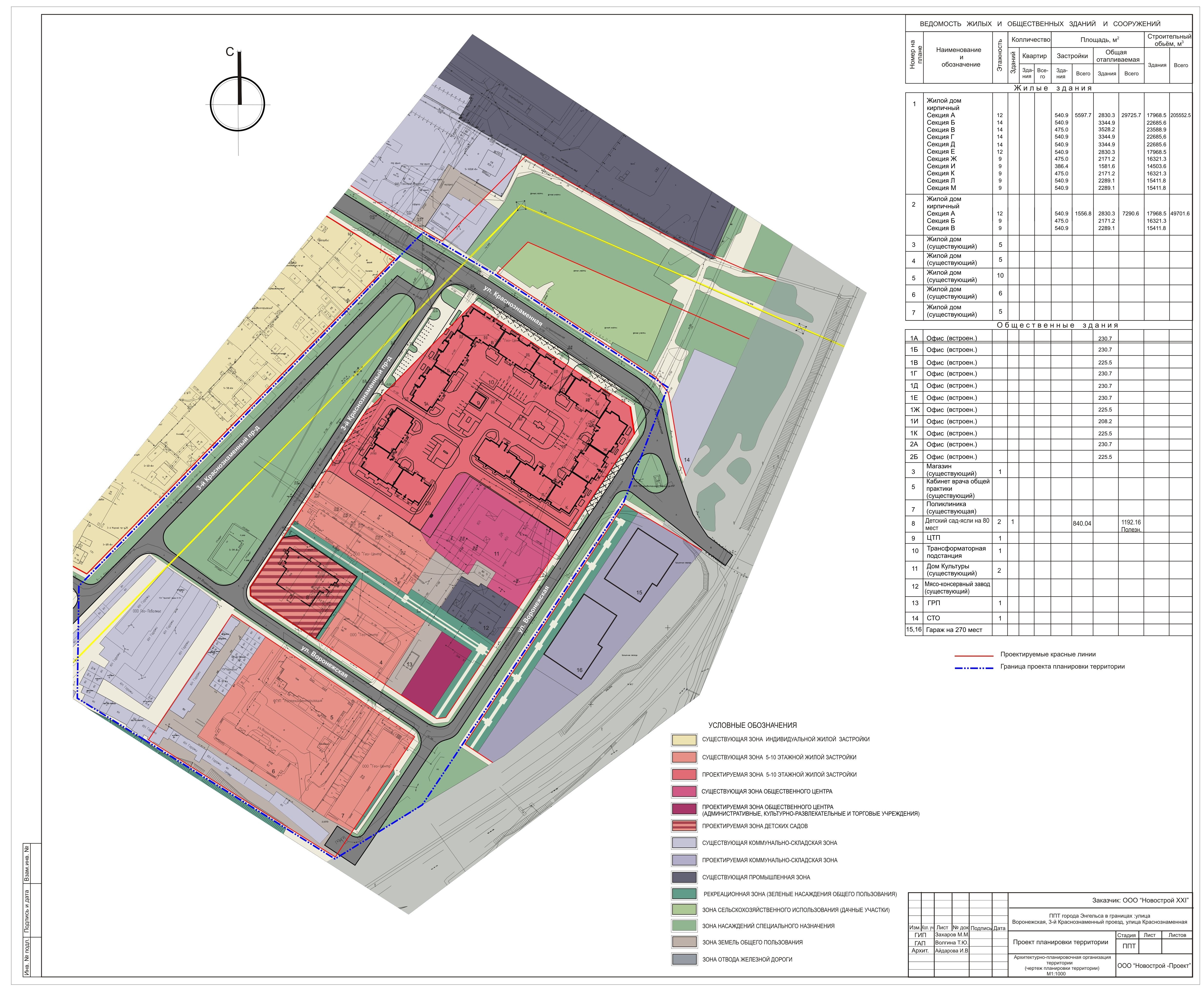

1. Архитектурно - планировочная организация территории (чертеж планировки территории). М 1:2000
2. Разбивочный чертеж красных линий. М 1:2000
3. Сводный план сетей. М 1:2000
Б. Пояснительная записка.
I. Общая часть.
II. Анализ существующего использования планируемой территории.
III. Положения проекта планировки территории:
III. 1 Положения о характеристиках планируемого развития территории в границах проекта планировки территории.
III. 2 Положения о характеристиках планируемого развития территории жилых кварталов по плотности жилого фонда и параметрам застройки в границах проекта планировки территории.
III. 3 Положения о характеристиках развития систем социального обслуживания.
III. 4 Положения о размещении объектов капитального строительства регионального и местного значения.
III.5. Положения о характеристиках развития систем транспортного обслуживания и инженерной подготовке.
III.6. Положения о характеристиках развития систем инженерной подготовки.
III.7. Положения о характеристиках развития систем инженерной инфраструктуры.
Глава I.
Общая часть.
«Проект планировки территории города Энгельса в границах: улица Воронежская, 3-ий Краснознаменный проезд, улица Краснознаменная» выполнен по заказу ООО «Новострой XXI».
Планировочная документация на территорию разрабатывается на основании:
- постановления администрации МО г. Энгельс № 329 от 20.04.2011 г.
Данная работа выполнена в соответствии с Градостроительным кодексом Российской Федерации, Земельным кодексом российской Федерации, СНиП 2.07.01-89* «Планировка и застройка городских и сельских поселений», СанПиН 2.2.1/2.1.1.1200-03, РДС 30-201-98 и другими строительными нормами и правилами и действующими нормативными актами Российской Федерации.
Исходные данные представлены:
- Управлением архитектуры и градостроительства администрации ЭМО;
Проект выполнен с учетом ранее разработанной, согласованной и утвержденной градостроительной документации:
- «Генеральным планом муниципального образования город Энгельс».
Проект планировки территории выполнен на топографической съемке М 1:1000.
Данный проект является регулятивным архитектурно-планировочным документом, определяющим основные направления развития данного района.
Глава II.
Анализ существующего использования планируемой территории.

II.1 Местоположение территории, основные планировочные и пространственные связи
Проектируемый участок расположен в западной части г. Энгельса.
Границами проекта планировки территории являются: на юге – ул. Воронежская, на западе 3-ий Краснознаменный проезд, на севере ул. Краснознаменная.
Рассматриваемая территория расположена на расстоянии 1 км южнее Волжского проспекта.
Проект планировки охватывает территорию площадью 4,93 га. В настоящее время в границах проекта планировки проживает население общей численностью 620 человек.

II.2 Характеристика существующего использования территории.
Функциональное использование территории.
На проектируемой территории расположено несколько 5-10 этажных кирпичных домов, два деревянных дома, которые предусмотрены к сносу, дом культуры, мясоконсервный цех, гаражи. Во встроенных помещениях существующих многоэтажных домов находятся поликлиника, кабинет врача общей практики, магазин.
Существующая жилая застройка представлена 5-10 этажными жилыми домами.
В существующей застройке выход общей площади квартир составил всего 13 750 м2 , в том числе 5-10-этажн. жилой фонд составил 13 000 м2 , 2-этажн. жилой фонд составил 750 м2
Инженерное благоустройство жилищного фонда 5-10-этажной застройки централизованное.
Плотность в границах проекта планировки территории составляет 142 чел/га.Население, проживающее в существующем жилищном фонде, составляет 620 человек.
Средняя жилищная обеспеченность составила 19,6 кв.м. на человека. Глава III.

ПОЛОЖЕНИЯ ПРОЕКТА ПЛАНИРОВКИ:

III.1 Положения о характеристиках планируемого развития территории в границах проекта планировки территории.

Основные направления градостроительного развития территории.
Проектом планировки предусматриваются следующие этапы реконструкции:
1. Дальнейшее формирование транспортной системы в рассматриваемых границах проекта планировки территории:
-. Создание дифференциации движения транспорта по скоростям и составу движения по ул. Краснознаменной.
-. Максимальная изоляция пешеходного движения посетителей от транспорта.
2. Развитие жилой застройки в границах проекта планировки территории.
3. Размещение детского сада.
Планировочное решение направлено на создание максимально удобных условий проживания. Предусматривается строительство жилых домов этажностью 9-14 этажей.
Для обслуживания населения запроектирована сеть магазинов, предприятий бытового обслуживания, детские сады.

Основные технико-экономические показатели «Проекта планировки территории города Энгельса в границах: улица Воронежская, 3-ий Краснознаменный проезд, улица Краснознаменная»:

Проектируемая территория 4,93 га.
Количество жилого фонда 49 000 м2.
Встроено-пристроенные помещения 2 495 м2.
Население 2 420 чел.
Плотность жилого фонда жилого района 9 940 м2/га
Плотность населения жилого района 490 чел/га
Норма обеспеченности 20 м2/чел.
Этажность каркасно- монолитные - 12-14 эт.
кирпичные- 9эт.
Детские дошкольные учреждения 80 мест.

III.2. Положения о характеристиках планируемого развития территории жилых кварталов по плотности жилого фонда и параметрам застройки в границах проекта планировки территории.

Реконструкция территорий жилой застройки и новое строительство.
Проектом предусматривается освоение свободных от застройки территорий. Этажность проектируемой жилой застройки 9-14 этажей.
Существующий сохраняемый 5-10-этажн. жилой фонд составит 13 000 м2 .
Жилищный фонд, предлагаемый к сносу составляет 750 м2
Жилищный фонд, предлагаемый проектом составит 36 000 м2 .
Жилищный фонд всего составит 49 000 м2 общей площади квартир.
Проектное население в границах проекта планировки территории составит 2 420 чел.
Плотность населения жилого района в границах проекта планировки территории 490 чел/га.
III.3 Положения о характеристиках развития систем социального обслуживания.
Для обеспечения населения всеми видами учреждений культурно-бытового назначения в проекте планировки был произведен расчет данных учреждений на расчетный срок.
Расчетом предусмотрено размещение учреждений повседневного пользования, приближенные к потребителю по радиусу их доступности (до 0,5 км). В непосредственной близости размещаются детское дошкольное учреждение, продовольственные магазины, блоки первичного обслуживания, предприятия общественного питания и прочие.
Общая потребность в культурно-бытовых учреждениях при 100% обеспеченности населения на расчетный срок приведена в следующей таблице: «Расчёт учреждений обслуживания по «Проекту планировки территории г. Энгельса в границах: улица Воронежская, 3-ий Краснознаменный проезд, улица Краснознаменная» при предполагаемой численности населения 2,42 тысячи человек.

III.4 Положения о размещении объектов капитального строительства регионального и местного значения.

Проектом предусматривается размещение следующих объектов капитального строительства местного значения (на 1 очередь):
О б щ е с т в е н н ы е з д а н и я
1 Детский сад-ясли на 80 мест 1 193м.кв.
2 Магазин продовольственных товаров (встроено- пристроен.), аптека 230 м.кв.
3 Магазин непродовольственных товаров (встроенно-пристроен) 230м.кв.
4 Магазин специализированный (встроено-пристр.) 230 м.кв.
5 Офисные помещения 1605 м.кв
6 ЖКО, помещения для культурно - массовой работы с населением (встроено-пристроенное) 200 м.кв.

III.5. Положения о характеристиках развития систем транспортного обслуживания.

На стадии проекта планировки территории (ППТ) цель разработки – технические решения элементов транспортной системы на части городской территории на 5-10 лет с резервированием территории для развития на перспективу генерального плана ( для транспортных развязок и скоростных магистралей ) в форме красных линий.
Существующее положение
Территория, отведенная под застройку, расположена в северо-западной части г. Энгельса в микрорайоне Новое Осокорье.
Пропускная способность сети улиц, дорог и транспортных пересечений, число мест хранения автомобилей определялось исходя из уровня автомобилизации на расчетный срок-300 автомобилей на 1000 чел., включая 5 такси, 4 ведомственных автомобиля и 30 грузовых автомобилей. Число мотоциклов и мопедов на 1000 чел. принято - 50 единиц (для городов с населением свыше 100 тыс. чел).
Проектное решение
«Схема организации улично – дорожной сети и движения транспорта» выполнена на копии генерального плана в масштабе 1:1000. На схеме показаны улицы и дороги, показаны остановки общественного пассажирского транспорта, виды общественного транспорта, показаны гаражи и стоянки автомобилей.
На основании Генерального плана муниципального образования город Энгельса в проекте планировки территории предусмотрена дифференциация магистральной улично-дорожной сети по категориям:

I Магистральная улица районного значения
Ул. Краснознамённая-ширина в красных линиях составляет 30 м, имеет проезжую часть шириной 11,5м и два тротуара по 3м.
II Жилая улица
Ул. Воронежская – жилая улица с шириной в красных линиях -20м. имеет ширину проезжей части 7,0м и тротуары по 3м.
На участке с шириной в красных линиях 17м. имеет ширину проезжей части 7м, ширина тротуаров 2.25м
Транспортные связи внутри жилой застройки представлены системой внутриквартальных проездов. Ширина проездов принимается 6,0м.
Для организации пешеходного движения проектируются пешеходные аллеи, связывающие наиболее посещаемые объекты административного, торгового назначения, а также сооружения отдыха.
Поперечные профили улиц даны на «Схеме организации улично – дорожной сети и движения транспорта».
Общественный транспорт
На основании Генерального плана г. Энгельса по улице Краснознамённой предусмотрено движение общественно-пассажирского транспорта - автобуса.
Остановки общественного транспорта размещены с нормативным шагом и дальность пешеходных подходов до ближайшей остановки не превышает 500м.
Автотранспорт и гаражи
Население микрорайона составит 1800 чел.
Число легковых автомобилей в частной собственности принимается на 2015 год – 300 машин на 1000 человек, что составит: 300×1,800=540 авт.
Общая обеспеченность стоянками для постоянного хранения автомобилей составит: 540×0,9=486 авт.
В это число автомобилей входят так же места в подземных гаражах, рассчитанные исходя из нормы 50 машино-мест на 1000 жителей, т.е 50×1,800=90 авт.
Внутри микрорайона предусмотрены стоянки для временного хранения автомобилей, а также гостевые стоянки.
В соответствии с требованием СНиП определён расчётный парк легковых автомобилей, зарезервирована территория на 540 машиномест. Расчёт ёмкости стоянок автомобилей выполнен в соответствии с уровнем автомобилизации и приведён в табл. №2
Проектом предусмотрено использование проектируемой станции технического обслуживания автомобилей из расчёта 200 автомобилей на 1 пост.

Средний уровень автомобилизации и моторизации

Таблица №1

Таблица №2

Основные технико – экономические показатели
транспортной инфраструктуры

Таблица №4

III.6. Положения о характеристиках развития систем инженерной подготовки.
Проект планировки территории жилой застройки выполнен на копии генерального плана в масштабе 1:1000
Рассматриваемая площадка расположена на рельефе с перепадом отметок от 26,25 до 24,85,
Сеть улиц и внутриквартальных проездов решена с максимальным сохранением существующего рельефа с нормативными уклонами
от 4 ‰ до 12,5‰.
Вертикальная планировка выполнена с максимальным сохранением существующего рельефа, в увязке с существующей застройкой.
Поверхностный водоотвод решен открытым способом с принятием дождевых и талых вод в лоток проезжей части.

III.7. Положения о характеристиках развития систем инженерной инфраструктуры.

III 7.1. ВОДОСНАБЖЕНИЕ И ВОДООТВЕДЕНИЕ.

Проект застройки квартала выполнен на основании следующих материалов:
1. Задания на проектирование.
2. Чертежей планировки территории.
Водоснабжение.
Водопотребление, расчётные расходы и потребные напоры.

Расчётные расходы и потребные напоры определены в соответствии со
СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий»,
СНиП 2.04.02-84 « Водоснабжение. Наружные сети и сооружения »
при расчётном количество жителей – 1 800 человек.
Норма водопотребления – 300 л/сут. и на одного жителя.
1. Хоз-питьевые нужды :
Q сут = 1 800 х 0.30 = 540,00 м3/сут.
Q сут. оф = 220 х 0.016 = 3,52 м3/сут.
∑Q сут = 540,00 + 3,52 = 543,52 м3/сут.
Q сут maх = 543,52 х 1.20 = 652,22 м3/сут.
q час maх = 652,22 х 1,57/24 = 42,67 м3/час
q сек maх = 42,67 : 3.6 = 11,85 л/сек

2. Расход на полив составляет — 21.0м3/сут.
Общий расход воды:
Qcут = 652,22 + 21,00 = 673,22 м3/сут.
Наружные сети водопровода.

Для обеспечения надёжного водоснабжения жилой застройки проектом предусмотрен один ввод водопровода Ø200мм
L= 200м от водовода Ø600 на ул. Воронежской по ул.3-ий Краснознаменный проезд и второй ввод Ǿ160мм L=80м от ул. Воронежской и Краснознаменной Ǿ250мм .
На водопроводах Ø200мм и Ø160мм запроектирована установка пожарных гидрантов.
Водопроводные сети Ø 110 ÷ 315мм проектируются из водопроводных напорных труб из полиэтилена по ГОСТ 18599-2001 на глубине от 2.20м от поверхности земли до низа трубы.
На подключении к уличным сетям и на вводах в здания, для установки отключающей арматуры и пожарных гидрантов предусматриваются колодцы из сборных железобетонных элементов т.п.901-09-11.84.
Противопожарные мероприятия.
Расход воды на наружное пожаротушение согласно СНиП 2.04.02-84* при объёме здания 21314м3 составляет- 25 л/с.
Наружное пожаротушение предусматривается из проектируемых пожарных гидрантов, установленных на тупиковых сетях водопровода.
Расход воды на внутреннее пожаротушение согласно СНиП 2.04.01-85*
таб. 1* составляет 2струи х 2.5 = 5,0 л/с.
Наружные сети канализации.
Отвод сточных вод предусматривается во внутриквартальные сети канализации с последующим сбросом в канализационную насосную станцию и далее на городские очистные сооружения.
Расходы составляют на первую очередь: 653,00 м3/сут; 43,00м3/час ; 12,00 л/сек.
Самотечные сети канализации Ø 200мм и 160мм прокладываются из двухслойных профилированных труб из высокомодульного полиэтилена по ТУ 2248-001-73011750-2005.
На выпусках, углах поворота и через 35 - 50 метров проектируются колодцы
Ø 1000-1500 мм из сборных ж/бетонных элементов по тип. пр. 902-09-22.8.
Предусматривается реконструкция КНС-33 и прокладка напорных трубопроводов 2 Ø 500 мм от КНС-33 до колодца-гасителя (ул. Томская, 42).

III 7.2. Электроснабжение
1. Общая часть
1.1. Проект планировки жилых домов в г. Энгельсе выполнен на основании задания заказчика.
1.2. Проект выполнен в соответствии с нижеприведенной нормативной документацией:
СНиП 11-01-95 «Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений»;
СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования»;
ПУЭ «Правила устройства электроустановок», изд. 6, 7;
СП 31-110 2003 Свод правил по проектированию и строительству.
1.3 Применяемое проектом оборудование вредных выбросов в окружающую среду не производит.
1.4 При проектировании и размещении кабельной линии не предусматривается изменение существующих транспортных связей, водоснабжения, канализации и средств связи, существующих условий и требований по охране экологии и окружающей среды.
1.5 Проектом предусмотрены все меры по охране и рациональному использованию природных ресурсов, защите от шума и вибраций, охране памятников истории и культуры, предусмотренные главой 9 «Охрана окружающей среды» СНиП 2.07.01 - 89 «Планировка и застройка городских и сельских поселений».
2. Проектное решение
По категориям электроснабжения потребители, в основном, относятся ко II и III категориям.
Расчет мощности проектируемой ТП определен с учетом коэффициентов несовмещения максимумов нагрузок приведенных в СП 31-110-2003. Основные показатели

Рабочее напряжение сетей - 10 / 0,4 / 0,23 кВ
Суммарная мощность,
устанавливаемых трансформаторов - 2000кВА
Суммарная расчетная нагрузка
приведенная к шинам 0,4 кВ ТП - 920кВА
Суммарная расчетная нагрузка
с учетом коэф. совмещения
трансформаторов ( таб 2.4.1. РД31.20185-94) - 828кВт
Категория надежности электроснабжения -I, II, III
Система заземления - T-S-C
Трансформаторная подстанция10/0,4 кВ,
(индивидуальная по схеме К-42-630) -1ед.
Протяженность кабельных линий 10 кВ:
внутриплощадочных - 0,300км.
Схема электрических сетей 6 кВ
Проектируемая ТП запитывается от существующих кабелей ААБл сеч 3х150 (от соединительной муфты)от разных секций шин 10кв РП ЗАО «АРЗ».
Трансформаторная подстанция.
ТП разработана индивидуально по схеме К-42-630м4
РУ 10кВ ТП комплектуются камерами КСО 298 с вакуумными выключателями.
Система сборных шин 10 кВ ТП секционированы на 2 секции шин. Щиты 0,4 кВ РП и ТП монтируются из панелей ЩО 70.
Кабельные линии 0,4 кВ
Сечение кабельных линий 0,4 кВ выбраны по токовым нагрузкам и проверены на допустимые потери напряжения в нормальном и аварийном режимах.
Кабельные линии, прокладываются в земле в траншеях.
Способы прокладки кабельных линий приняты в соответствии с типовым решением института «Тяжпромэлектропроект» «Прокладка кабелей напряжением до 35 кВ в траншеях».
Дворовое освещение
Освещение внутриквартальных территорий обеспечивается светильниками устанавливаемыми над подъездами жилых б/с на металлических кронштейнах с лампами ДНаТ .
Освещение территории детского сада
Освещение территории детского сада предусматривается выполнить светильниками с лампами ДНаТ, устанавливаемыми на металлических опорах с кабельной подводкой питания. Электроснабжения территорий предусматривается от ВРУ объектов.
Вводно-распределительные устройства и ГРЩ
ВРУ жилых домов ГРЩ встроенных помещений приняты на базе серийно выпускаемого оборудования (серии ВРУ и АВР). В качестве встроено-пристроенных помещений приняты металлические боксы с модульным оборудованием на базе щитов выпускаемых объединением «Казаньэлектрокомплект».
Заземление. Мероприятия по безопасности
Для ТП предусмотрены искусственные заземляющие устройства с сопротивлением растекания 4 Ом, выполняемые из стальных электродов (Ст.40х40х5) с повязкой шиной (Ст. 40х5).
Вводные устройства и ГРЩ офисов заземляются через аналогичные устройства с сопротивлением 30 Ом.
Все нетоковедущие части электрооборудования подлежат заземлению через нулевой провод рабочей сети.
В помещениях ВРУ жилых домов и ГРЩ встроенных помещений дополнительно устанавливаются главные щиты уравнивания потенциалов (ГЗШ), которые имеют металлическую связь (Ст.8мм) с вводами наружных коммуникаций.
Трехфазные сети выполняются пятипроводными, однофазные –трехпроводными. Скрытые проводки выполнить проводами с двойной изоляцией.
Молниезащита
Молниезащита выполнена в соответствии с РД «Инструкция по молниезащите зданий и сооружений». В качестве молниеприемников по кровле здания укладывается металлическая сетка (Ст. 8мм) с ячейкой 12х12м с вертикальными спусками шагом 20м.

III 7.3. Газоснабжение
Проект предусматривает газификацию группы многоэтажных жилых домов на стадии проекта планировки территории г. Энгельс в границах улиц: улица Воронежская, 3-ий Краснознаменный проезд. Ул. Краснознаменная.
Проект разработан в соответствии с действующими на территории Российской Федерации нормами и правилами, в т.ч.:
- СНиП 42-01-2002 «Газораспределительные системы»;
-ПБ12-529-03 «Правила безопасности систем газораспределения и газопотребления»;
Технические решения, принятые в чертежах марки ГС, соответствуют требованиям экологических, санитарно- гигиенических, противопожарных и других норм, действующих на территории РФ, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении всех мероприятий, предусмотренных проектом и техническими условиями на проектирование и строительство.
Для газоснабжения используется природный газ.
Газ используется в качестве топлива на пищеприготовление 9-ти этажных жилых домов.
Источник газоснабжения – ГРП по ул. Воронежская.
Максимальный расчетный расход газа на жилой дом ориентировочно составляет Qмакс= 800 нм³/ч.
Прокладка наружных газопроводов предусмотрена подземной в соответствии с требованиями СНиП 42-01-2002 «Газораспределительные системы».
Для подземных газопроводов низкого давления до Ду200 включительно рекомендуется применять полиэтиленовые трубы по ГОСТ Р50838.
Для газораспределительных сетей устанавливается охранная зона вдоль трассы газопроводов в виде территории, ограниченной условными линиями, проходящими на расстоянии 2-х метров с каждой стороны газопровода, а также вокруг отдельно стоящего газорегуляторного пункта блочного типа в виде территории, ограниченной условной линией, проведенной на расстоянии 10 метров от границ ПГБ.
Трасса газопроводов обозначается опознавательными знаками, нанесенными на постоянные ориентиры в местах пересечения газопровода с автомобильными дорогами, на поворотах и у каждого сооружения газопровода (колодцы, коверы, устройства электрохимзащиты) в соответствии с требованиями Правил охраны газораспределительных сетей, утвержденных постановлением Правительства РФ от 20 ноября 2000г.

III 7.4. ТЕПЛОСНАБЖЕНИЕ
Проектом предусмотрено теплоснабжение жилого комплекса в границах улиц Воронежская, Краснознаменная, 3-ий Краснознаменный проезд в городе Энгельсе.
Рабочие чертежи разработаны в соответствии с действующими нормами, правилами и стандартами СНиП 41-02-2003; СНиП 41-03-2003; СП 41-105-2002; ГОСТ 30732-2006.
Проект выполнен в соответствии с техническим условиями, выданными Администрацией Энгельсского муниципального района МУП ЭГТС от 08.06.09 г. № 384.
Источник теплоснабжения – котельная АРЗ по адресу:
ул. Краснознаменная, 47
Теплоноситель – вода с параметрами 95-70оС.
В данном микрорайоне устанавливается ЦТП, в котором приготовление воды для нужд отопления и ГВС осуществляется от аластинчатых теплообменников.
Прокладка тепловых сетей от котельной предусматривается надземной на опорах высотой 2,0 м и подземной в пенополиуретановой изоляции бесконально.

Приложение
